특징1 고정도·장기 수명 THPL-CBN End Mill 리스트

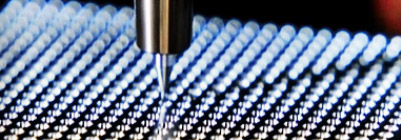

LED 금형의 일례
당사의 CBN End Mill은 업계 최고 수준의 공구 정밀(공구 지름 정도 0~− 3μm·R정도±2μm)에 의한 다양한 고정밀도 가공을 장기 수명로 실현하고 CAM등의 프로그래밍 작업 시간의 단축으로 이어지는 공수 절감에 공헌합니다.
내마모성에 대해서는 구면(R1.3)마무리 가공 340형상째에서도±3μm 이내의 고정밀도를 유지하고 있습니다.

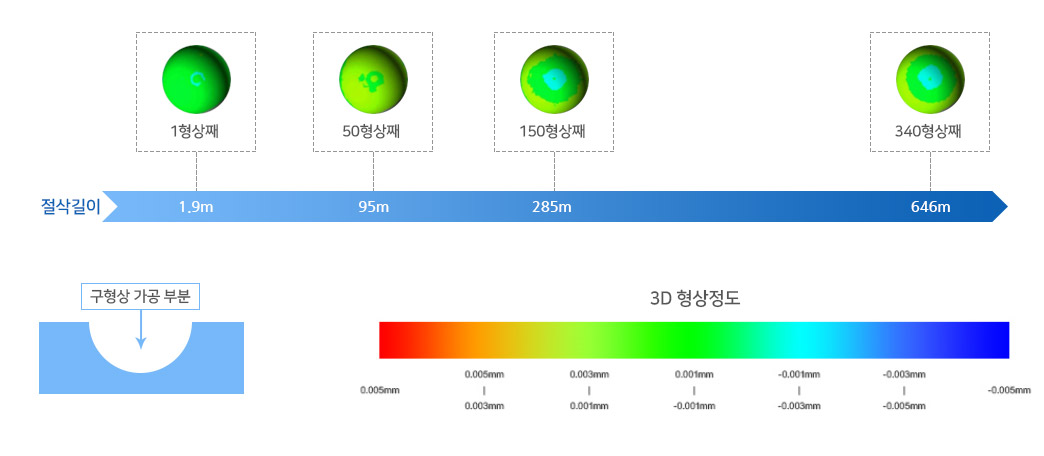

3D 형상 측정 결과
사용공구: R0.5 볼 End Mill 피삭재 / 경도: STAVAX / HRC55 측정기: 칼 자이스 3차원 측정기
특징2 CBN End Mill의 재 연삭·특주품 대응 THPL-CBN End Mill 리스트

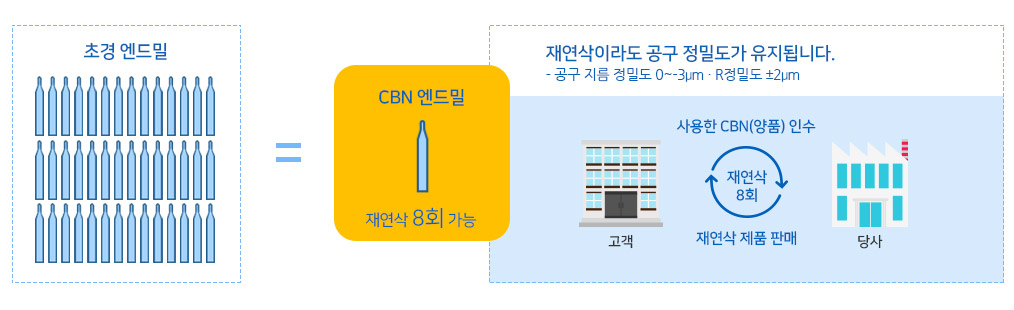

재 연삭 대응
초경 End Mill에서 당사 CBN End Mill로 대체하여 재 연삭를 활용함으로써 전체 공구 비용을 대폭 절감할 수 있습니다.
당사에서는 고품질·저가격인 CBN End Mill을 제공 하고 초경 End Mill과 동일한 작업을 1/5 수량으로 가공 가능합니다.
특주품 등 대응
카탈로그 표준품 이외의 CBN End Mill에 대해서, 공구 지름, 코너 R, 유효 길이 등 고객의 요망에 따른 맞춤형 제작을 하고 있습니다.
재 연삭·특주품은 저렴한 가격 으로 1개 라도 받고 발주 후 7일 이내에 출하 가능합니다.
특징3 복수 날 채용에 의한 인력 절감
복수 날 채용에 의한 인력 절감에 공헌합니다. 당사 CBN Radius End Mill은 3~6날을 라인 업하고 있습니다.
복수 날을 사용하는 것으로, 가공 이송 속도를 배가하며 시간 단축과 생산성 향상에 효과를 발휘합니다.
또한, 동 조건에서 에서 2장 칼날에 비해 여러 날이 공구 수명이 길고 비용 절감이 가능합니다.
대응 가능 CBN End Mill

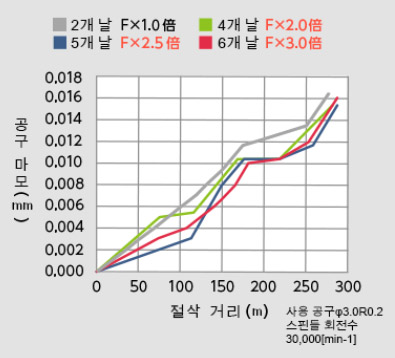

날 개수에 따라 이동 속도를 배로 증가시켜 공구 마모량을 평가 배속 이동으로 공정수가 더욱 절감

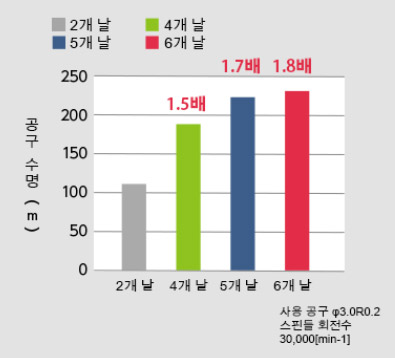

동일한 조건 하에서 공구 마모량 0.01mm까지의 절삭 거리를 평가 공구 수명의 장기화로 비용 절감
특징4 Lapping 전용 CBN End Mill
LED의 Lens 금형을 비롯한 여러 분야에서 가공 면의 마무리에는 Hand Polishing에 의한 면 품질이 요구되고 있습니다.
당사 표준 CBN End Mill과 래핑 전용 CBN End Mill을 조합해서 사용함으로써 그동안 핸드 폴리싱에 의지하던 마무리 가공의 효율화를 실현하고, 고정밀·광택감이 있는 면 품질을 얻을 수 있습니다.
대응 가능 CBN End Mill

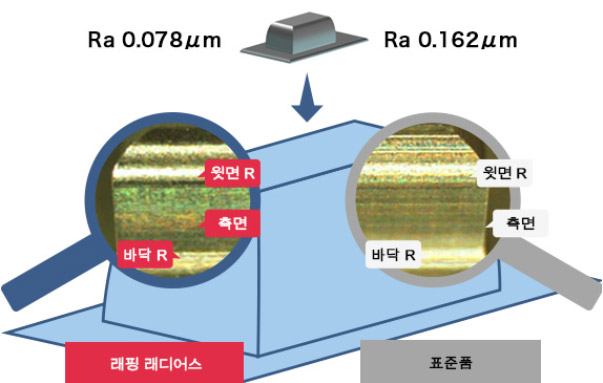

래핑 래디어스(볼록 형상 가공) 볼록 형상 가공 재질:SKD11개(HRC63)

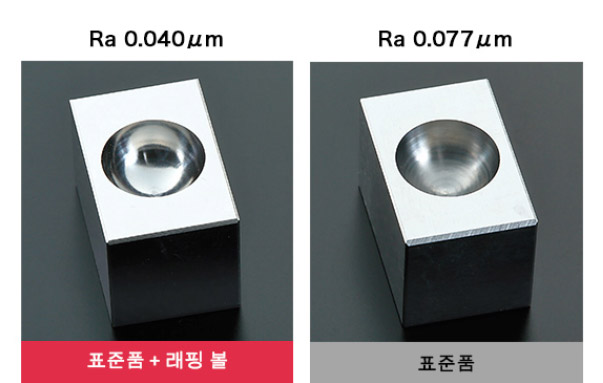

래핑 볼(반구 형상 가공) R5.0 반구 형상 가공 재질:STAVAX(HRC55)
