EF 가공기술
  • New business
  • EF 가공기술

OUR COMMITMENT TO TECHNOLOGIES

기술에 대한 중점사항

EF(초정밀 Electro Forming) 가공 기술
고정밀도로 금형을 복제하는 EF 가공 기술



EF(초정밀 Electro forming)가공 기술은 복잡한 형상과 높은 정밀도를 필요로 하는 금형의 양산에 유효한 기술입니다. 전기 도금과 같은 전기 화학 반응을 이용하는 EF가공 기술에 의해서 기계 가공에서 700시간 걸리는 초정밀 금형을 24시간 정도로 복제할 수 있는 대폭적인 생산성 향상과 비용 절감을 도모할 수 있습니다.

POINT

  • 독자 기술을 활용한 Nano Level 수준의 제어
  • 고정밀도와 고내구성 모두 유지
  • Nickel 뿐만 아니라 다양한 금속 재료에 대응
  • 최대 지름 240mm 원반까지 복제 가능

  • EF(초정밀 Electro Forming) 가공 기술



    EF(초정밀 Electro Forming)은 전기 도금과 같은 전기 화학 반응을 이용한 가공에서 원반 표면에 전기 분해한 금속 이온을 증착시켜 형상을 재현하는 방법입니다. 원반의 형상을 정확하고 고정도하게 재현하기 위해 치수 정밀도가 높고, 전사성이 뛰어난 복제 방법이라 할 수 있습니다.
    당사의 EF는 가공 시 발생하는 응력을 감소시킴으로써 일반적인 EF보다 두께를 가질 수 있어 복제한 금형은 고정 밀도에 원반을 재현할 뿐 아니라 높은 내구성을 갖게 됩니다.

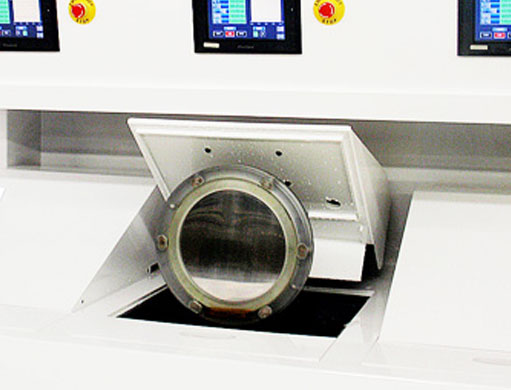

    • EF 설비

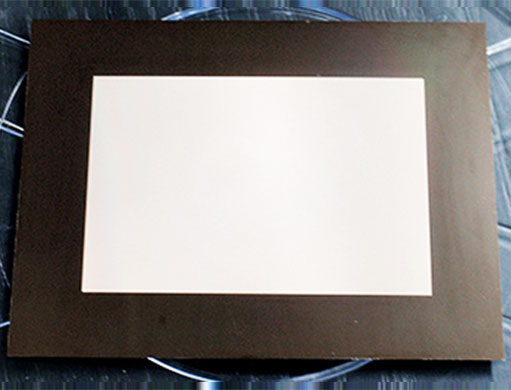

    • Micro lens array의 EF 제품

    미세 형태의 초정밀 금형을 단시간·저비용으로 양산 형상이 복잡하고 높은 정밀도를 필요로 하는 금형의 양산에는 EF가공 기술이 유효합니다.
    한번의 EF처리에서 1개의 고정밀의 원반에서 복수의 금형을 대량으로 생산하는 대폭적인 생산성 향상과 비용 절감을 도모할 수 있습니다.
    당사에서는 EF처리를 위한 전용 설비를 Clean Room에 설치함으로써 철저히 관리하고 정밀한 금형을 단기간에 효율적으로 양산하는 것을 가능하게 하고 있습니다.

    Nickel만이 아닌 Nickel 합금에도 대응 일반적인 EF가공에서는 순 Nickel이 사용됩니다만, 당사에서는 금형의 사용 목적에 맞게, 전착시키는 재료의 특성을 바꿀 수 있습니다.
    순 Nickel뿐만 아니라 다른 금속 재료를 첨가하기로 내열성을 높이거나, 경도를 올린 합금에 의해서 EF가공을 하는 등 재료 특성을 변경함으로써 더 내구성이 높은 금형이 됩니다.

    Max Diameter 1,000mm까지의 원반을 복제 가능 당사의 EF가공에서는 Max Diameter 1,000mm까지의 원반을 복제할 수 있습니다. EF가공 기술과 당사의 강점인 초정밀 미세 가공 기술을 조합함으로써 Display이에 적용되는 Micro Lens Array 같은 고정밀도 가공 기술을 필요한 제품의 금형도 단시간·저비용으로 양산할 수 있습니다.

  •
